NGX Marine Abreißkupplung

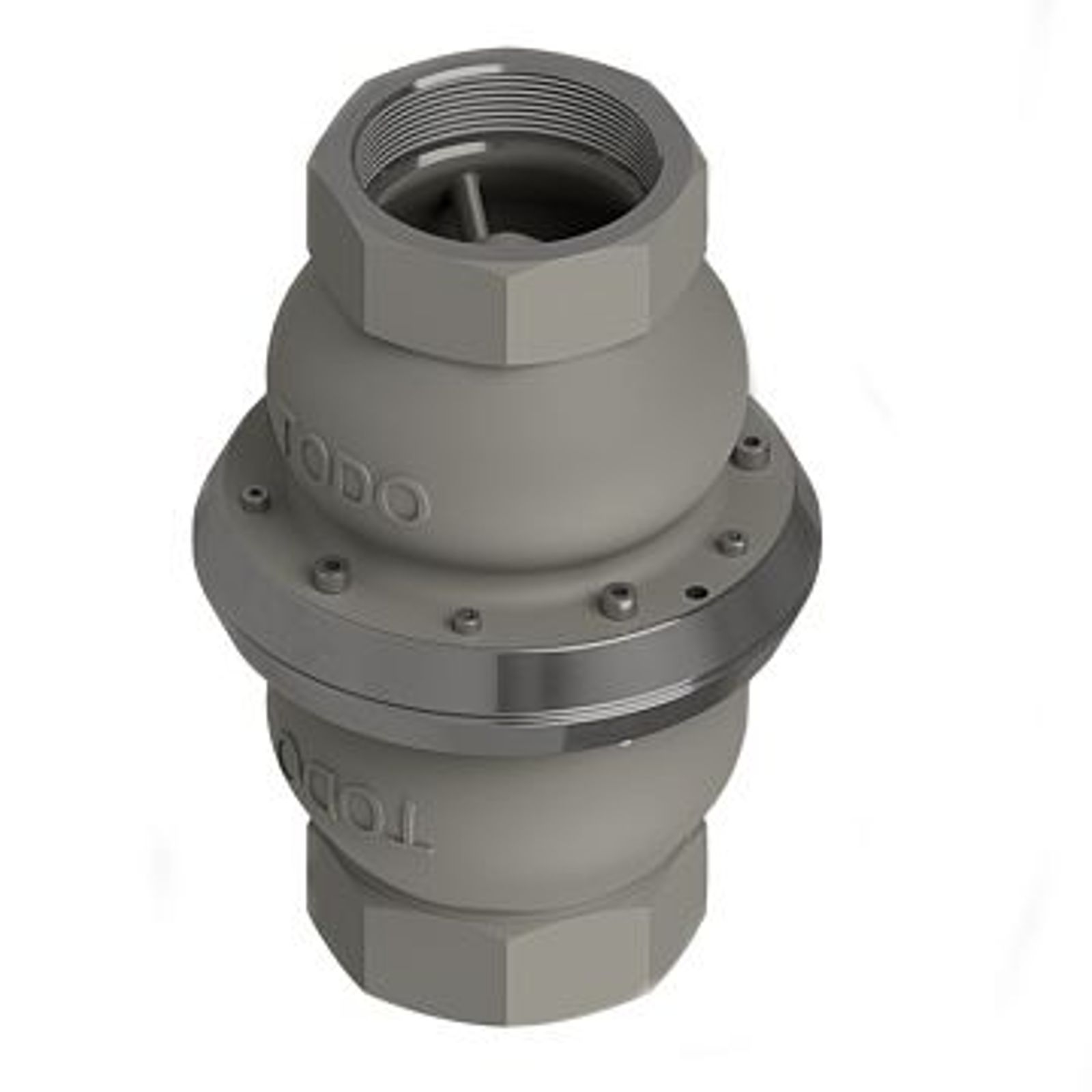

Die TODO NGX Marine BreakAway-Kupplung wurde entwickelt, um beim Be- und Entladen von gefährlichen Flüssigkeiten das Auslaufen von Flüssigkeiten und die Beschädigung von Ausrüstungen an Bord von Schiffen zu verhindern.

Wie der Standard NGX BreakAway von TODO zeichnet er sich durch eine marktführende Durchflussrate und einen geringen Druckabfall für einen sicheren und effizienten Transfer aus. Dieses Produkt ist so konstruiert, dass es Gezeitenbewegungen standhält und sich nur bei übermäßiger Zugbelastung löst.

Im Laufe der Jahre hat TODO eng mit Kunden aus dem Offshore-Sektor zusammengearbeitet, um Produkte zu entwickeln, die optimal auf die einzigartigen Bedingungen in Meeresumgebungen abgestimmt sind. Die NGX Marine Break-Away-Kupplung ist da keine Ausnahme.

Hoher Durchfluss und geringer Druckabfall
Langlebige Konstruktion und zuverlässig nach wiederholtem Gebrauch
Entwickelt, um den auf See auftretenden Axialkräften zu widerstehen
Funktioniert unabhängig von absperrenden Sicherheitssystemen
Keine externe Stromquelle erforderlich

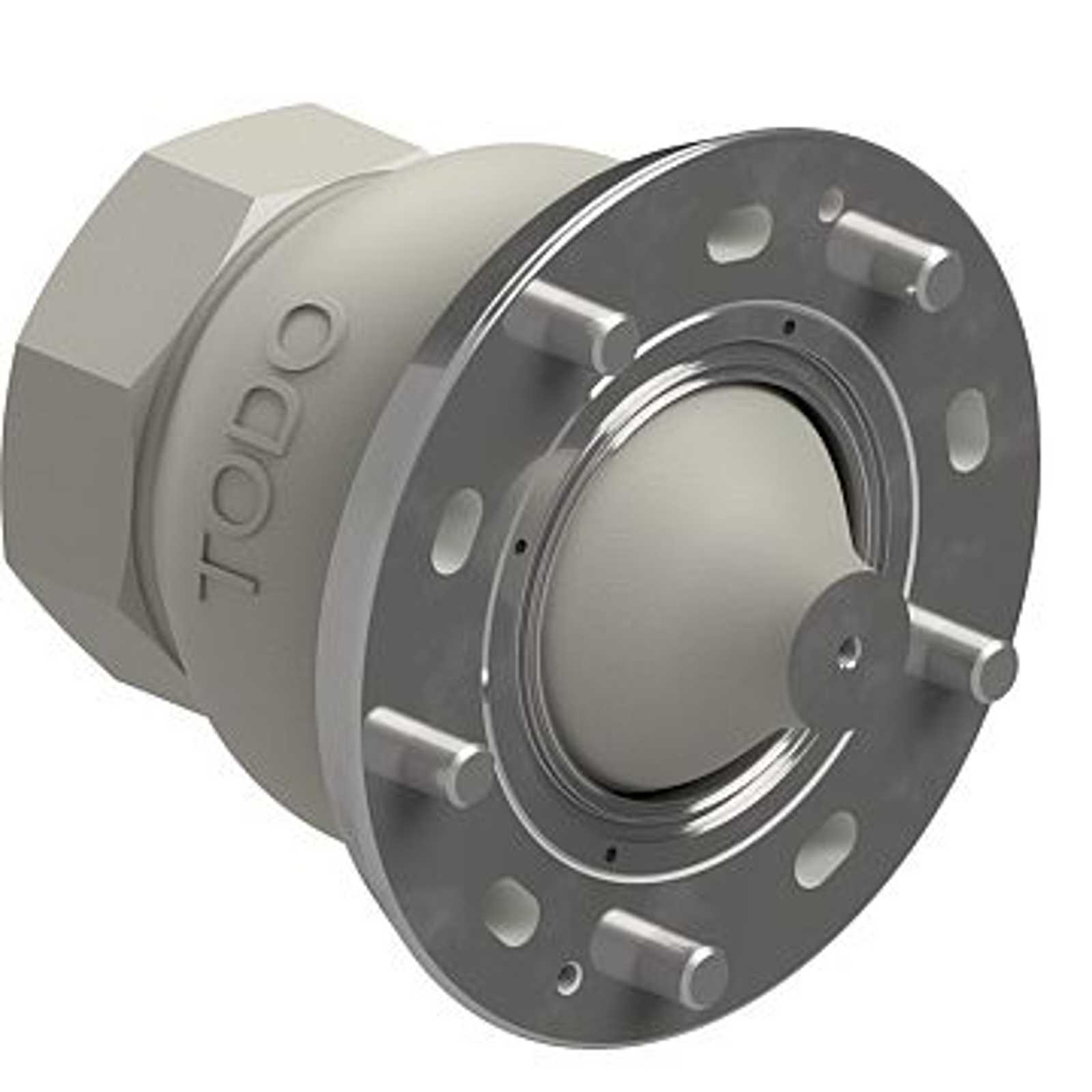

Einfaches Zurücksetzen vor Ort

Das NGX Marine BreakAway ist in den Größen 2-4" erhältlich und wird standardmäßig mit 3 mm Stiften geliefert. Es kann jedoch je nach den spezifischen Bedürfnissen des Kunden konfiguriert werden. In der nachstehenden Tabelle finden Sie eine vollständige Liste der möglichen Endanschlüsse und O-Ring-Qualitäten.

Produkt

Maximaler Betriebsdruck

Prüfdruck

Betriebstemperaturbereich

Zertifizierung

Montage

Größen

Gewinde

Flansche

Materialien

O-Ring-Qualitäten

Optionen

Sonstiges

TODO GAS

25 bar (363 psi)

37,5 bar (544 psi)

-20°C bis +80°C (Standard); -45°C bis +150°C (Optionen)

2014/68/EU – Druckgeräterichtlinie (PED)

Gewinde- oder Flanschausführungen verfügbar

Viton (FKM) 90 Shore

Druckausgleichsventil (PEV), Farbkennzeichnung, Selektivität, Kappen und Stopfen, Griffoptionen

TODO 45

Bis zu 10 bar (580 psi)

Bis zu 15 bar (870 psi)

-20°C bis +80°C

Gewinde- oder Flanschausführungen verfügbar

2,5" (DN65)

Aluminium, Edelstahl

Viton (FKM), FMVQ

NGX

Bis zu 40 bar (580 psi)

Bis zu 60 bar (870 psi)

-20°C bis +80°C

2014/68/EU – Druckgeräterichtlinie (PED)

Gewinde- oder Flanschausführungen verfügbar

2" (DN50), 3" (DN80), 4" (DN100)

Aluminium, Edelstahl

Viton (FKM), NBR, EPDM, Chemraz, Kalrez und viele weitere

TODO MATIC

Bis zu 25 bar (363 psi)

Bis zu 37,5 bar (544 psi)

-20°C bis +80°C (Standard); -45°C bis +150°C (Optionen)

2014/68/EU – Druckgeräterichtlinie (PED)

Gewinde- oder Flanschausführungen verfügbar

1" (DN25), 2" (DN50), 2,5" (DN65), 3" (DN80), 4" (DN100), 6" (DN150)

Aluminium, Messing, Edelstahl – weitere auf Anfrage

Viton (FKM), NBR, EPDM, Chemraz, Kalrez und viele weitere

Druckausgleichsventil (PEV), Farbkennzeichnung, Selektivität, Kappen und Stopfen, Verriegelungsmechanismus, Magnetschalter, Rotationssperre, Griffoptionen

NGX MARINE

Bis zu 40 bar (580 psi)

Bis zu 60 bar (870 psi)

-20°C bis +80°C

2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150)

BSP (ISO 228), NPT (ANSI B1.20.1), Weitere auf Anfrage

PN10/16, PN25/40 (EN 1092-1), ANSI Klasse 150/300 (ANSI B16.5), Weitere auf Anfrage

Nur Edelstahl

Nitril (NBR oder Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM)

PTC

Bis zu 25 bar (363 psi)

-20°C bis +80°C

2" (DN50), 3" (DN80), 4" (DN100)

Nur Edelstahl

Nitril (NBR oder Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM)

ZAPFPISTOLEN

Bis zu 10 bar (145 psi)

-20°C bis +80°C

2" Gehäuse

BSP (ISO 228), NPT (ANSI B1.20.1), Weitere

Mit einem Arbeitstemperaturbereich von -20°C bis +80°C (-4°F bis +176°F) ist das NGX Marine-Gerät jeder Herausforderung im Einsatz gewachsen. TODO ist bestrebt, Produkte von höchster Qualität und aus den besten Materialien zu liefern. Aufgrund der rauen Bedingungen auf See ist dieser Artikel nur in der Edelstahlqualität 316 L erhältlich.

Max. Werkdruk Product Testdruk Werktemperatuur

Tot 40 bar (580 psi) Tot 60 bar (870 psi) -20°C tot +80°C

-4°F tot +176°F

Dieses Produkt wurde für Kunden aus dem Offshore-Sektor entwickelt und gebaut. Wenn eine übermäßige Belastung festgestellt wird, schließt der Koppler die Ventile und leitet die Abschaltung ein. Dies gewährleistet die Sicherheit der Bediener und minimiert Schäden beim Be- und Entladen gefährlicher Produkte an Bord von Schiffen. Um die hohen Standards aufrechtzuerhalten, werden alle Produkte der TODO-Offshore-Reihe von benannten Stellen wie dem American Bureau of Shipping strengen Prüfungen unterzogen.

Offshore

TODO Dry-Break- und Marine-Abreißkupplungen werden seit Jahrzehnten von den großen Ölkonzernen spezifiziert und sind für ihre Zuverlässigkeit unter harten Bedingungen bekannt.
