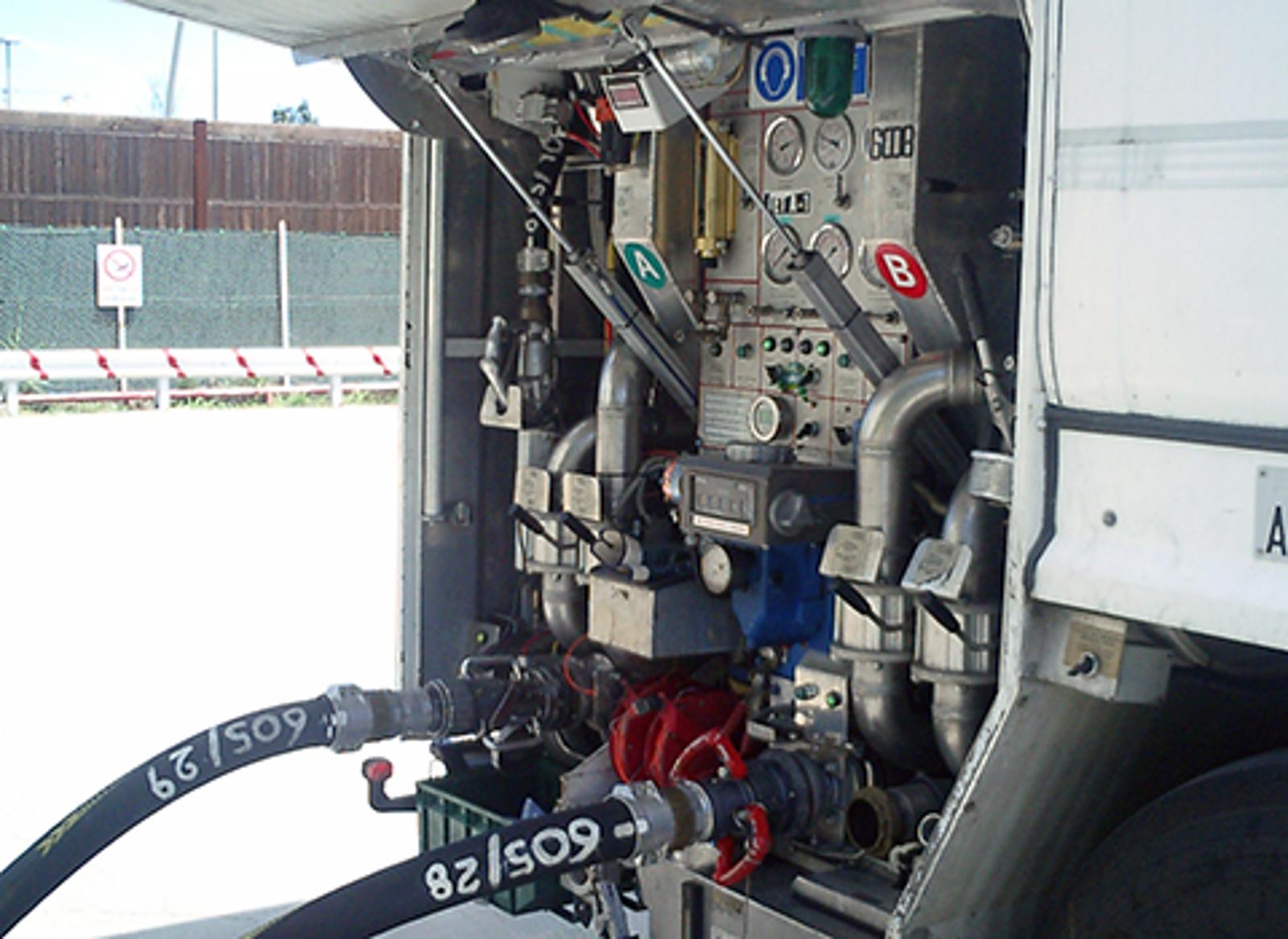

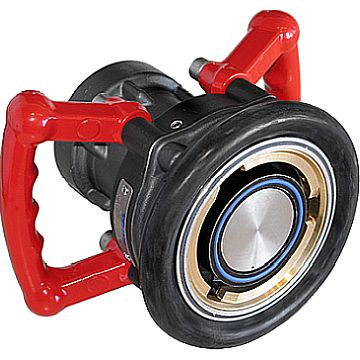

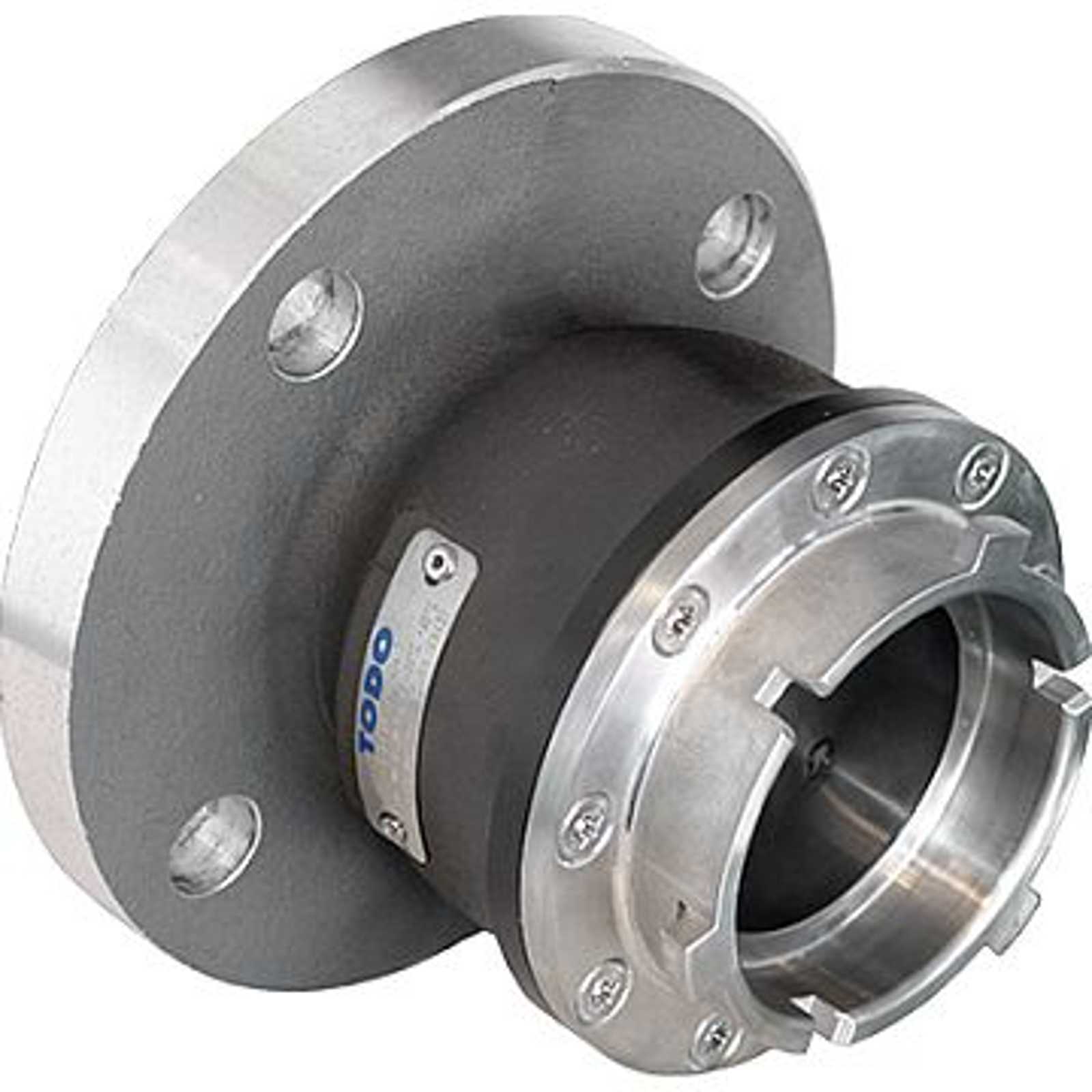

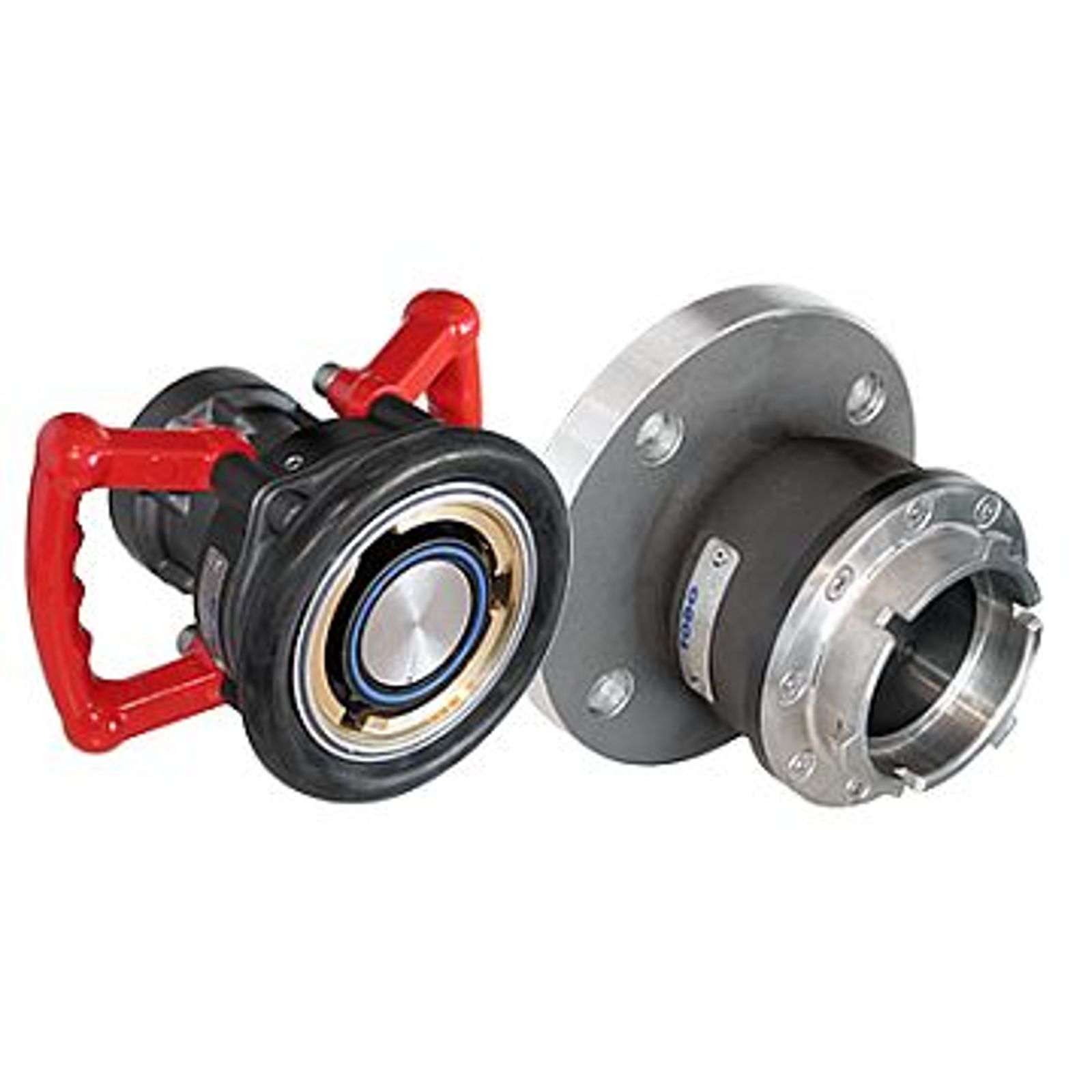

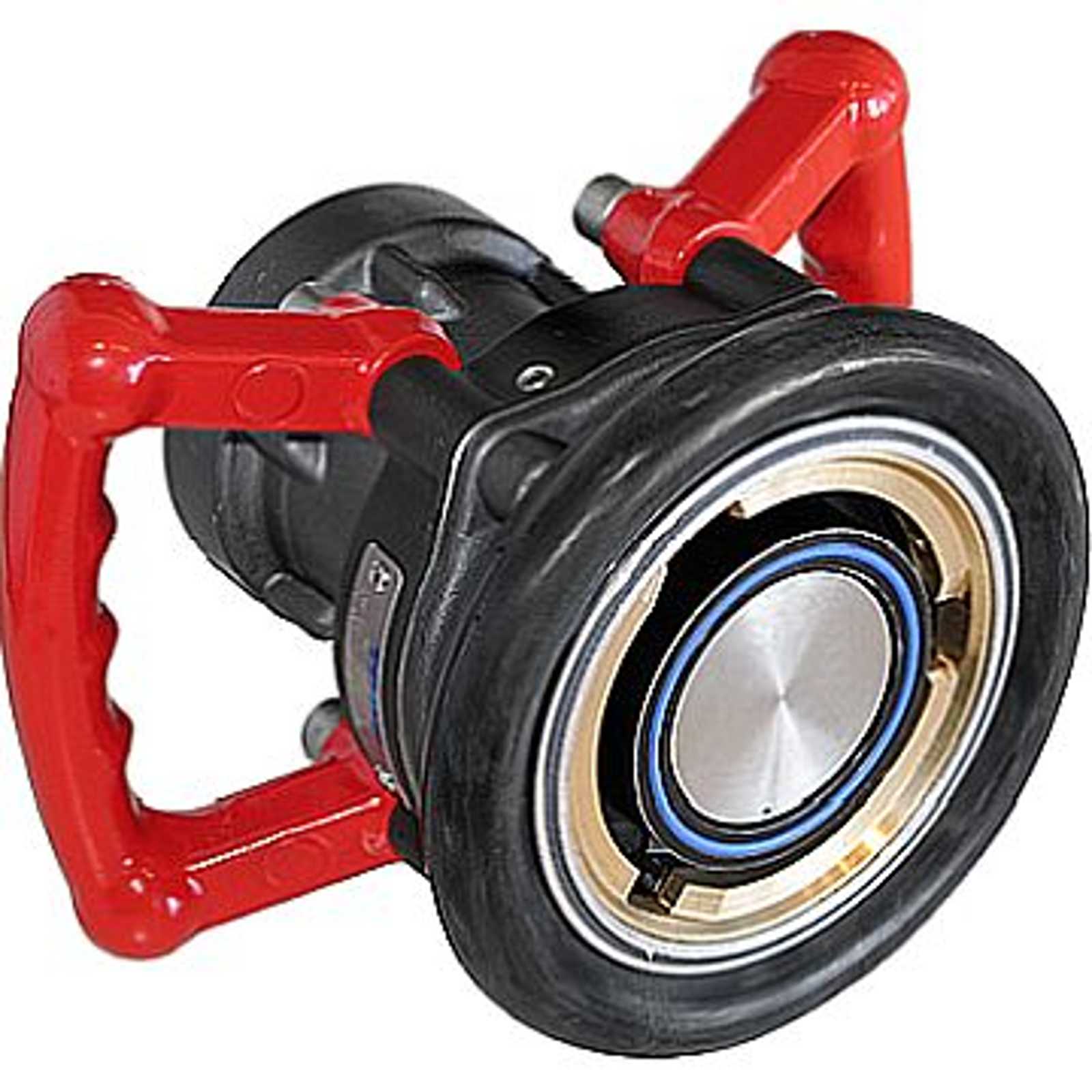

Die TODO-45-Kupplung ist eine ISO 45-konforme Boden- und Schlaucheinheit für die Luftbetankung. Er entspricht zwar dem Industriestandard, wird aber nicht für die Betankung unter dem Flügel verwendet. Es wird jedoch häufig von Kraftstofflieferanten beim Be- und Entladen in einem Verteilerzentrum oder beim Anschluss an Verteilerfahrzeuge auf Flugplätzen verwendet.
Die Kupplung TODO-45 ist eine ISO 45-konforme Boden- und zugehörige Schlaucheinheit für die Betankung von Flugzeugen. Obwohl sie nach Industriestandard gefertigt ist, wird sie nicht für die Unterflügelbetankung verwendet. Sie wird jedoch häufig von Kraftstofflieferanten beim Be- und Entladen in einem Verteilzentrum oder beim Anschluss an Verteilerfahrzeuge auf Flugplätzen eingesetzt.
Der TODO-45 bietet echte Einsparungen sowie verbesserte Sicherheitsmerkmale für Organisationen, die im Luftfahrtsektor tätig sind. Die einfache Bedienung reduziert menschliche Fehler und verbessert die Umschlagzeit.
Dieses Produkt ist in einer 2,5"-Größe erhältlich und besteht außen aus Aluminium und innen aus rostfreiem Stahl. Eine vollständige Liste der Optionen für die Endanschlüsse und O-Ring-Qualitäten finden Sie in der nachstehenden Tabelle.
Produkt | Maximaler Betriebsdruck | Prüfdruck | Betriebstemperaturbereich | Zertifizierung | Montage | Größen | Gewinde | Flansche | Materialien | O-Ring-Qualitäten | Optionen | Sonstiges |
TODO GAS | 25 bar (363 psi) | 37,5 bar (544 psi) | -20°C bis +80°C (Standard); -45°C bis +150°C (Optionen) | 2014/68/EU – Druckgeräterichtlinie (PED) | Gewinde- oder Flanschausführungen verfügbar | Viton (FKM) 90 Shore | Druckausgleichsventil (PEV), Farbkennzeichnung, Selektivität, Kappen und Stopfen, Griffoptionen | |||||
TODO 45 | Bis zu 10 bar (580 psi) | Bis zu 15 bar (870 psi) | -20°C bis +80°C | Gewinde- oder Flanschausführungen verfügbar | 2,5" (DN65) | Aluminium, Edelstahl | Viton (FKM), FMVQ | |||||
NGX | Bis zu 40 bar (580 psi) | Bis zu 60 bar (870 psi) | -20°C bis +80°C | 2014/68/EU – Druckgeräterichtlinie (PED) | Gewinde- oder Flanschausführungen verfügbar | 2" (DN50), 3" (DN80), 4" (DN100) | Aluminium, Edelstahl | Viton (FKM), NBR, EPDM, Chemraz, Kalrez und viele weitere | ||||
TODO MATIC | Bis zu 25 bar (363 psi) | Bis zu 37,5 bar (544 psi) | -20°C bis +80°C (Standard); -45°C bis +150°C (Optionen) | 2014/68/EU – Druckgeräterichtlinie (PED) | Gewinde- oder Flanschausführungen verfügbar | 1" (DN25), 2" (DN50), 2,5" (DN65), 3" (DN80), 4" (DN100), 6" (DN150) | Aluminium, Messing, Edelstahl – weitere auf Anfrage | Viton (FKM), NBR, EPDM, Chemraz, Kalrez und viele weitere | Druckausgleichsventil (PEV), Farbkennzeichnung, Selektivität, Kappen und Stopfen, Verriegelungsmechanismus, Magnetschalter, Rotationssperre, Griffoptionen | |||
NGX MARINE | Bis zu 40 bar (580 psi) | Bis zu 60 bar (870 psi) | -20°C bis +80°C | 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150) | BSP (ISO 228), NPT (ANSI B1.20.1), Weitere auf Anfrage | PN10/16, PN25/40 (EN 1092-1), ANSI Klasse 150/300 (ANSI B16.5), Weitere auf Anfrage | Nur Edelstahl | Nitril (NBR oder Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | ||||
PTC | Bis zu 25 bar (363 psi) | -20°C bis +80°C | 2" (DN50), 3" (DN80), 4" (DN100) | Nur Edelstahl | Nitril (NBR oder Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | |||||||
ZAPFPISTOLEN | Bis zu 10 bar (145 psi) | -20°C bis +80°C | 2" Gehäuse | BSP (ISO 228), NPT (ANSI B1.20.1), Weitere | ||||||||
Der TODO-45 hat einen Betriebstemperaturbereich von -20°C bis +80°C (-4°F bis +176°F) und einen Betriebsdruck von 10 bar (145 psi). TODO ist bestrebt, die am besten geeigneten Materialien für den Einsatz im Luftfahrtsektor zu verwenden. Dies gewährleistet nicht nur eine zuverlässige Verbindung, sondern schließt auch die Gefahr einer Verunreinigung aus. Das verwendete Aluminium ist EN AW 6262 T6, während der Edelstahl 316 L ist.
Die Flugzeugbetankungskupplung kann bis zu 3.000 Liter pro Minute umfüllen. Dies ermöglicht kurze Transferzeiten, während die eingebauten Sicherheitsfunktionen dafür sorgen, dass kein Produkt verloren geht.
Max. Arbeitsdruck
Bis zu 10 bar (145 psi)
Produktprüfdruck
Bis zu 15 bar (218 psi)
Arbeitstemperaturbereich
-20°C bis +80°C (-4°F bis +176°F)
TODO-45 wird von vielen Organisationen im kommerziellen, Offshore- und militärischen Luftfahrtsektor bevorzugt. Obwohl das Produkt nicht für die Betankung unter den Flügeln verwendet wird, wird es häufig für die Handhabung und den Transfer von Treibstoffen eingesetzt, sei es in einem externen Vertriebszentrum oder auf dem Flugplatz. Es entspricht den Normen ISO 45, MS24484, STANAG 3105 und der britischen Luft- und Raumfahrtspezifikation 2C14.
