Das TODO-Drehgelenk minimiert die Drehmomentbelastung eines Schlauches, indem es ihn natürlich ruhen lässt und gleichzeitig eine freie Bewegung ermöglicht. Ursprünglich als Teil der TODO-MATIC-Kupplungskonstruktion entwickelt, hat sie sich in der Folge zu einem eigenständigen Spitzenprodukt entwickelt und sich seit über 20 Jahren unter härtesten Bedingungen als sehr zuverlässig erwiesen.
Die TODO-Drehgelenke wurden entwickelt, um Ihre Schlauchleitung flexibler zu gestalten. In den letzten zwei Jahrzehnten hat TODO eine Reihe von Drehgelenken hergestellt, die einfach zu bedienen und zu warten sind und einen ununterbrochenen Durchfluss durch die Vollbohrungskonstruktion bieten.

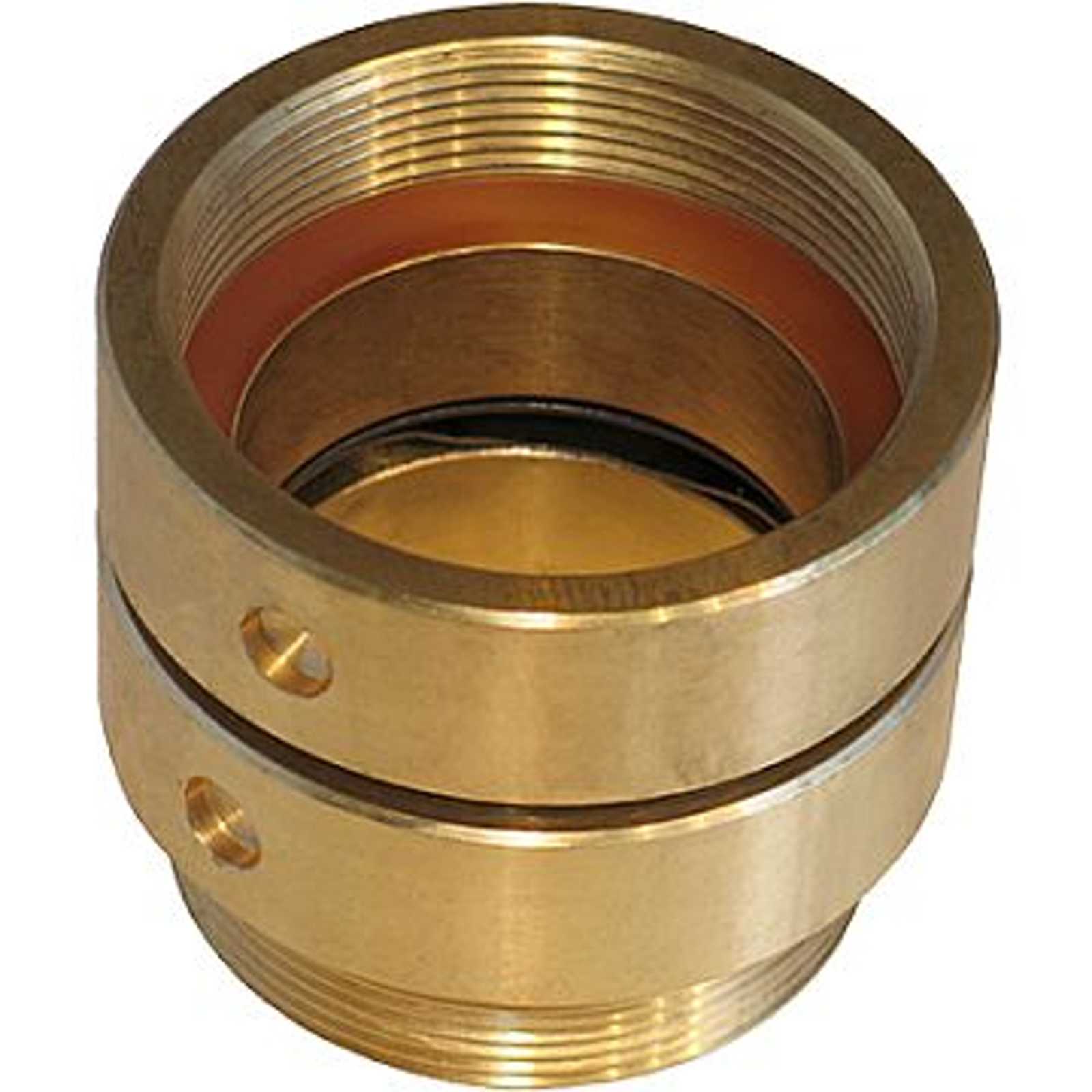

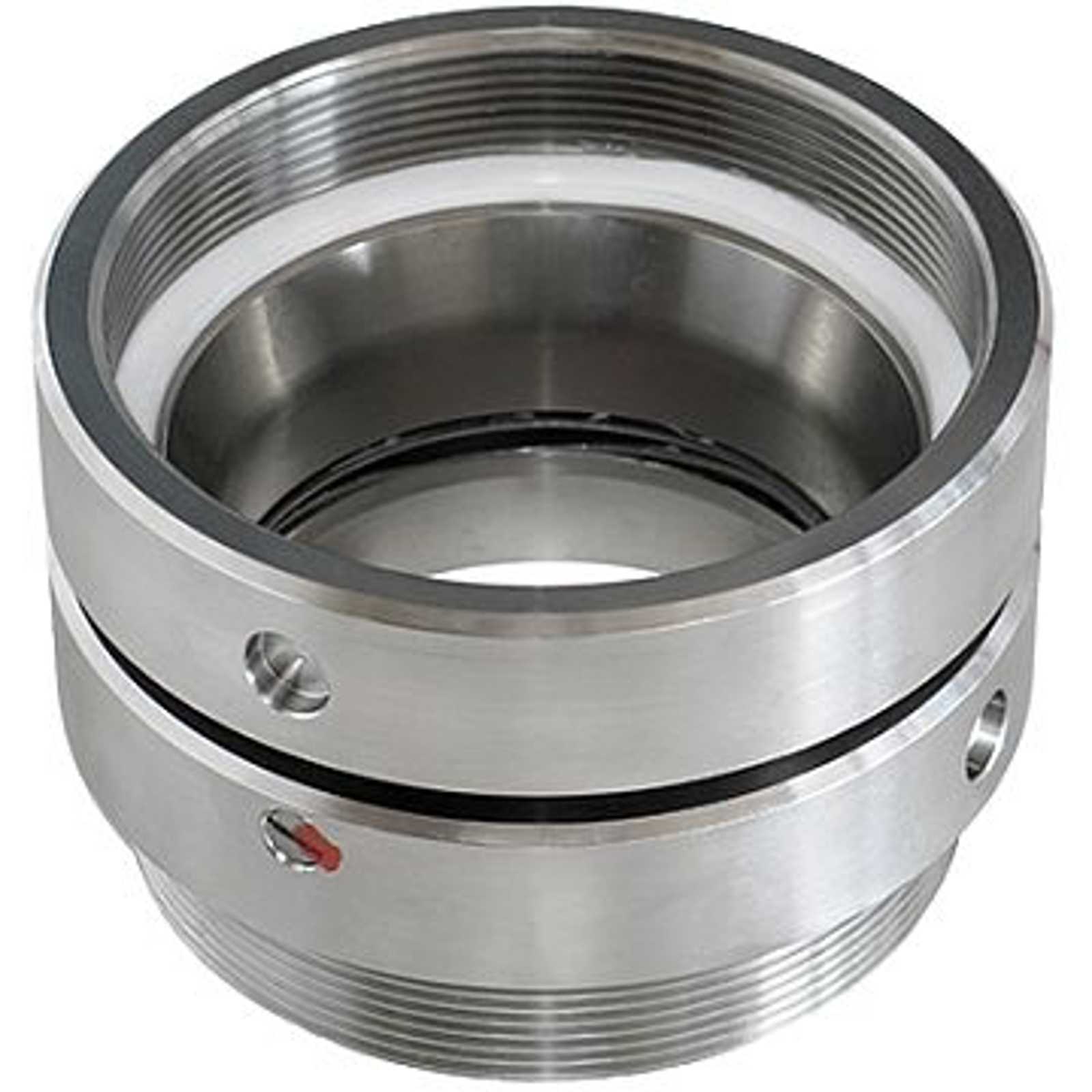

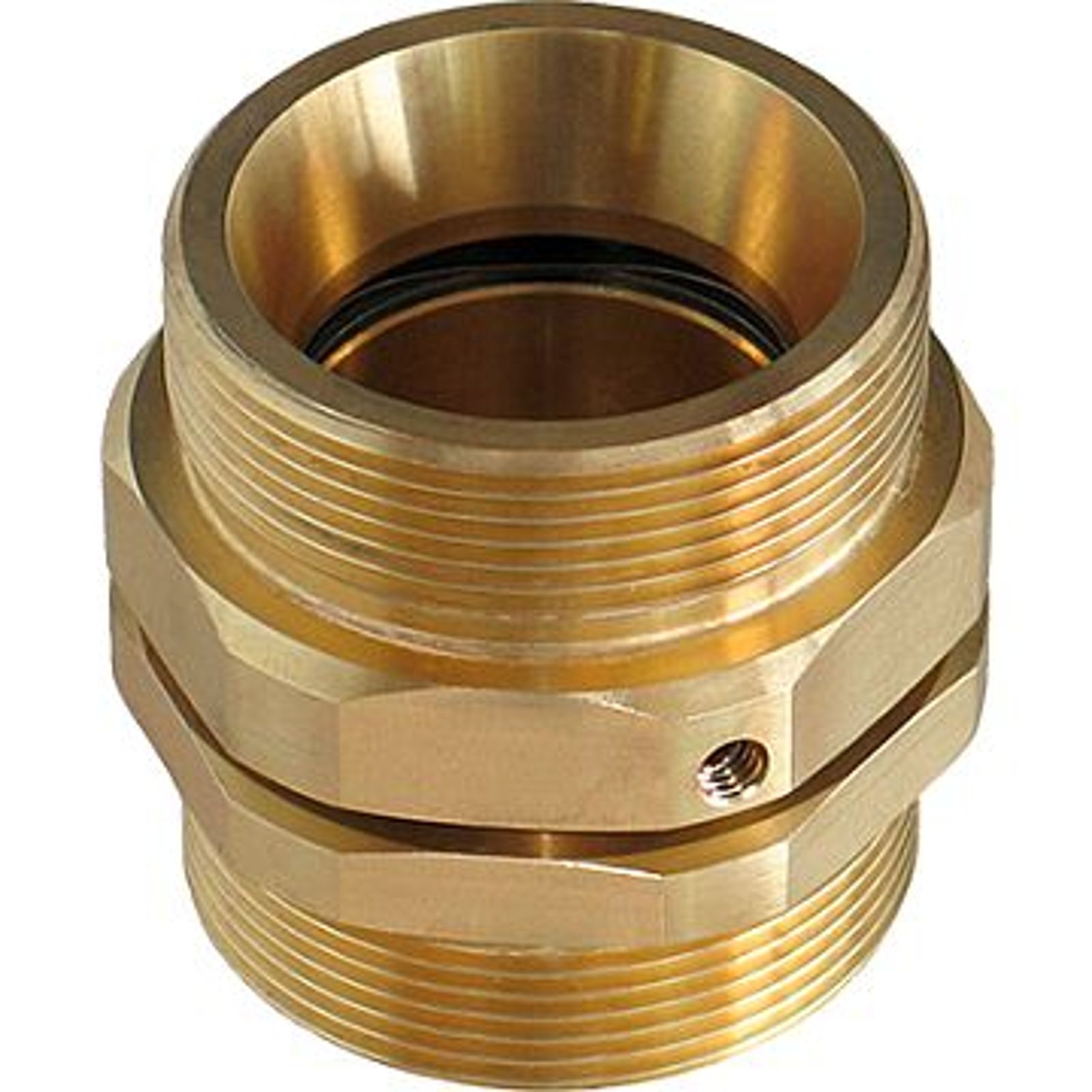

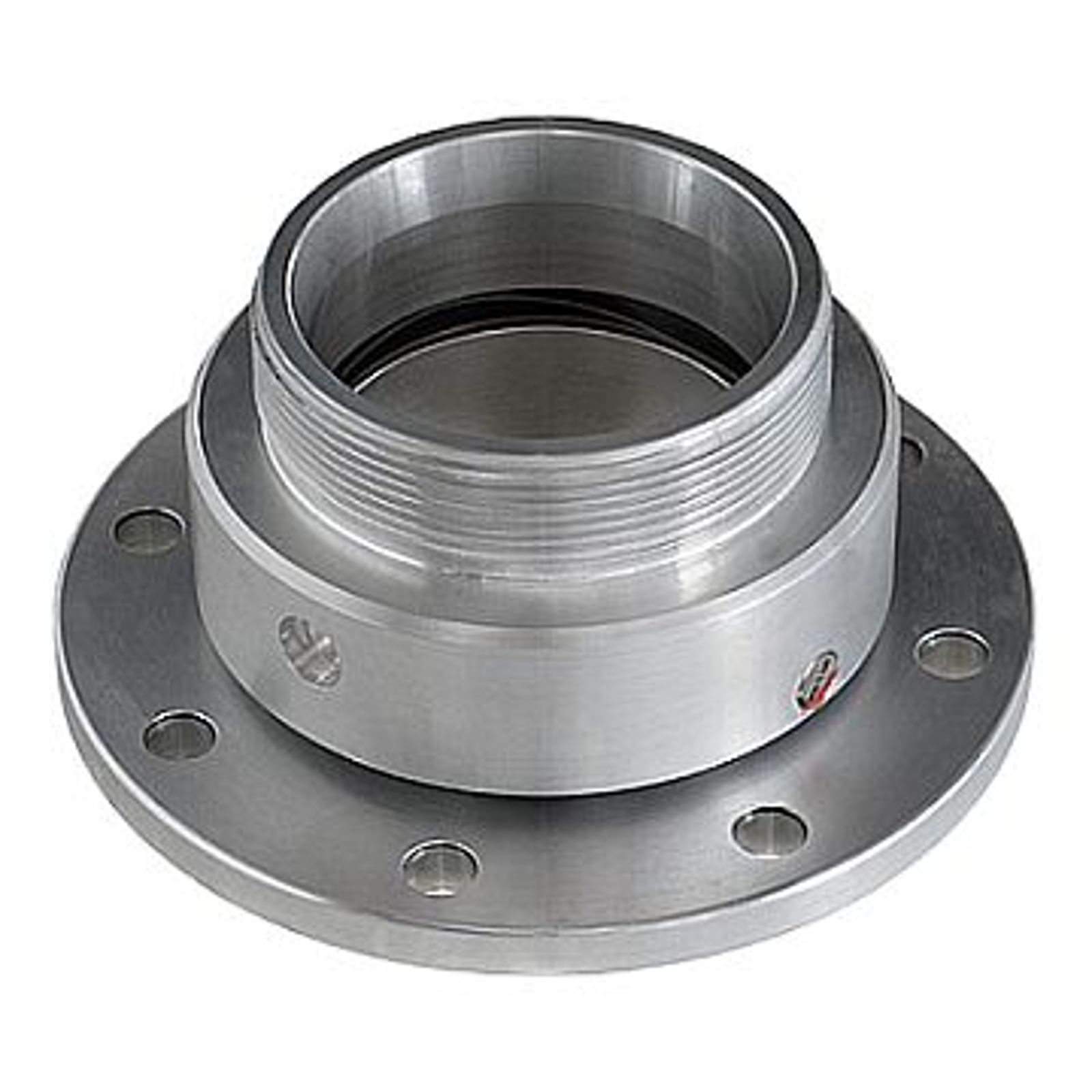

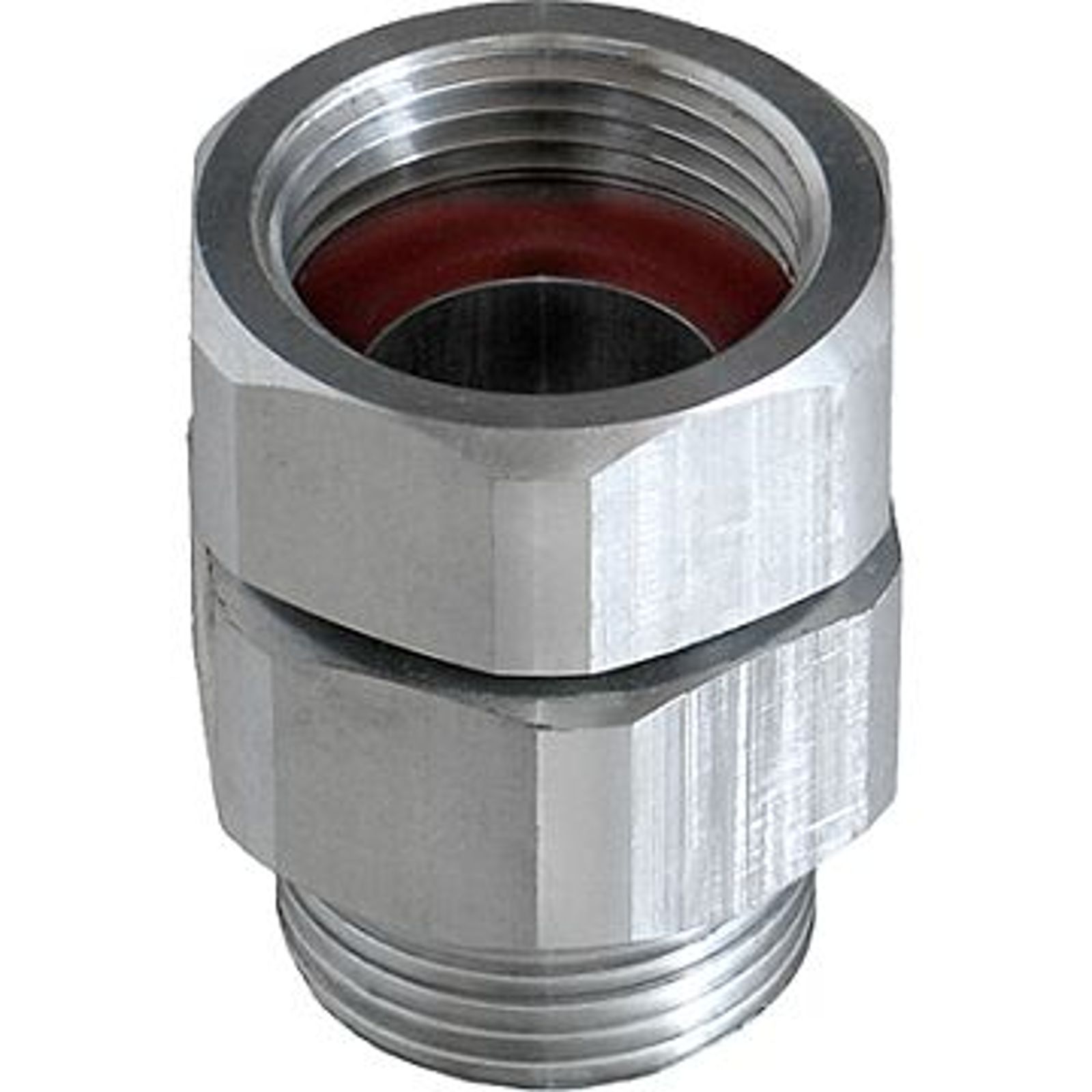

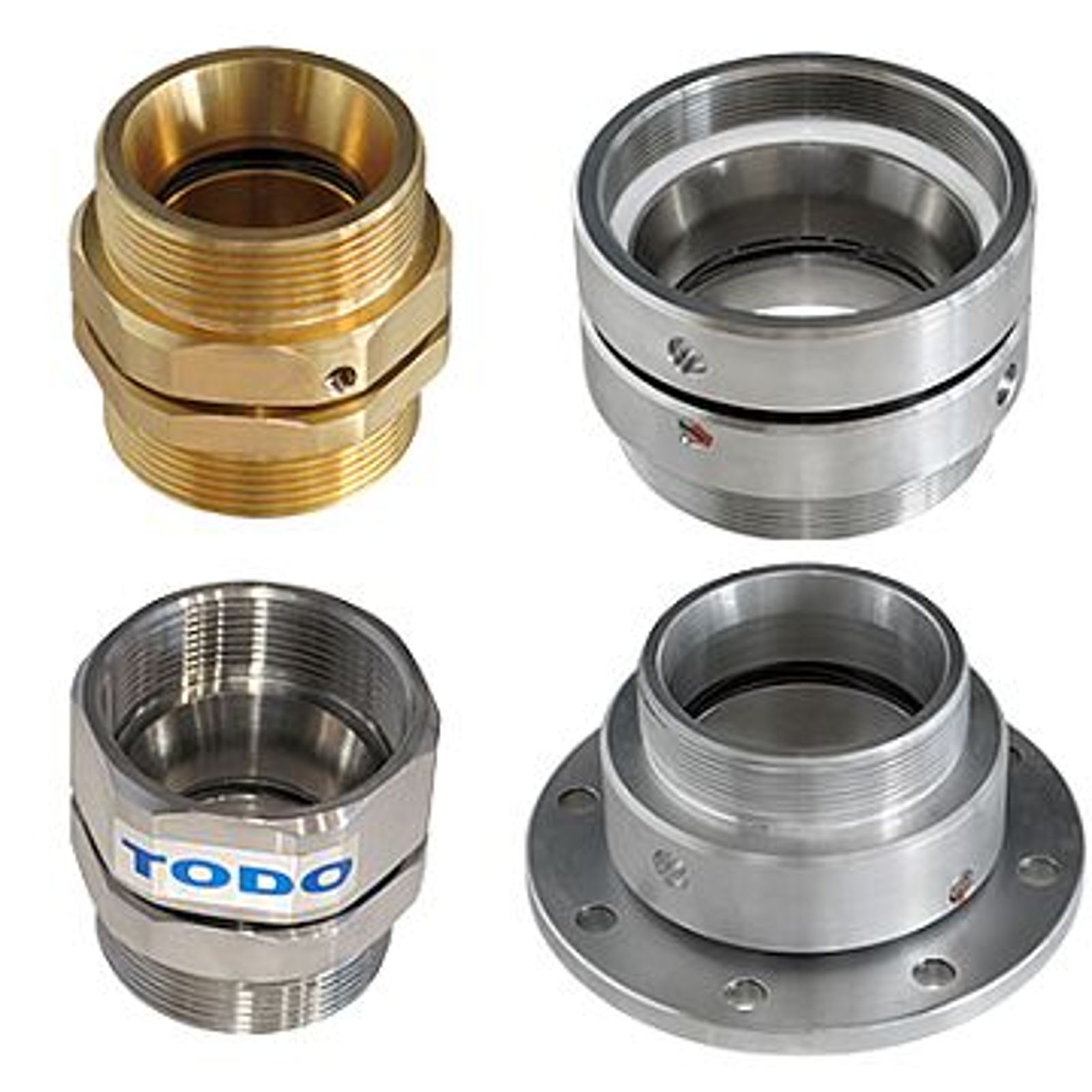

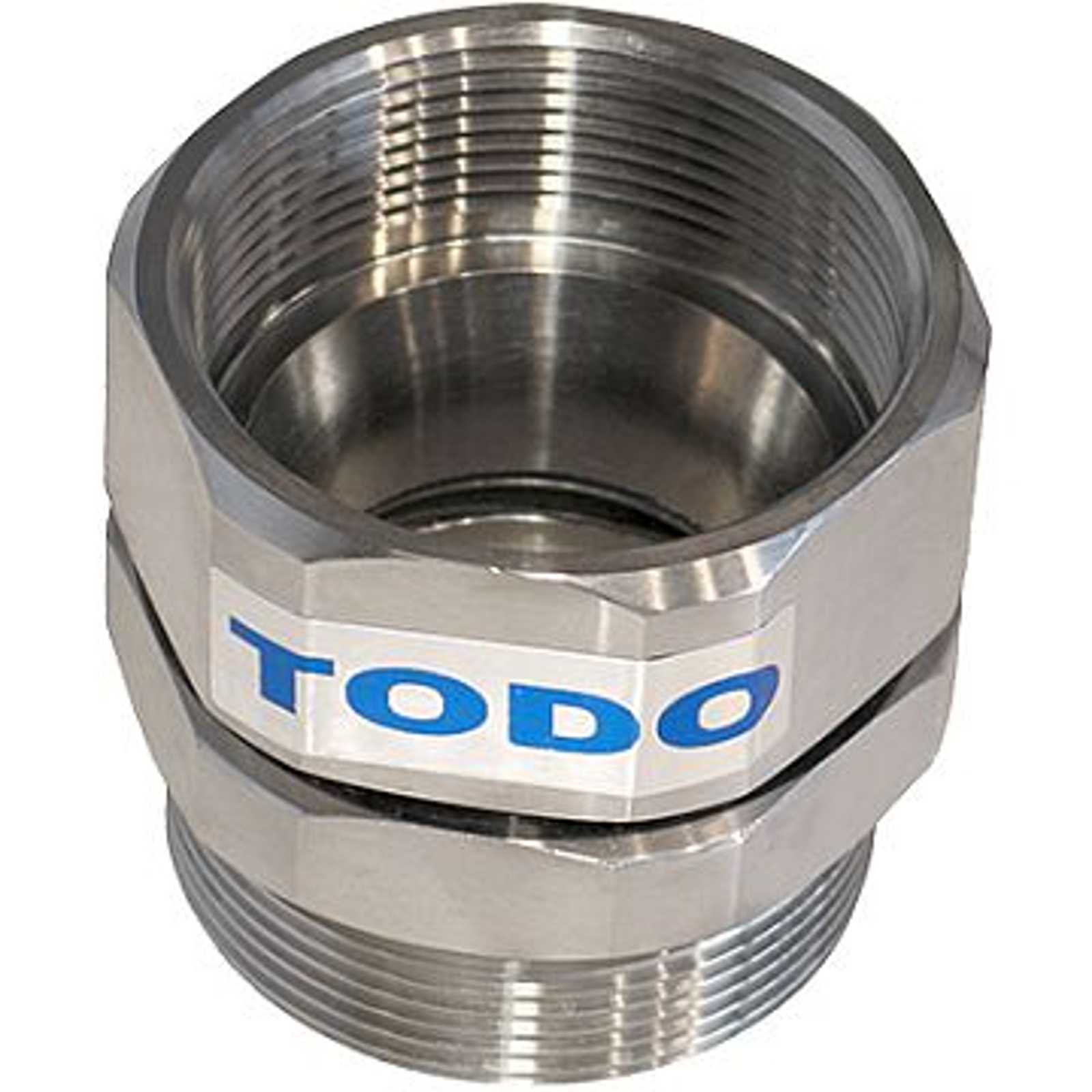

Drehgelenke sind in den Größen 0,75-4" erhältlich und können aus einer Reihe von verschiedenen Materialien hergestellt werden. Wie bei allen TODO-Produkten können jedoch bestimmte Änderungen vorgenommen werden, um sie an eine bestimmte Anwendung anzupassen. Eine vollständige Tabelle der Varianten finden Sie unten.
Produkt | Maximaler Betriebsdruck | Prüfdruck | Betriebstemperaturbereich | Zertifizierung | Montage | Größen | Gewinde | Flansche | Materialien | O-Ring-Qualitäten | Optionen | Sonstiges |
TODO GAS | 25 bar (363 psi) | 37,5 bar (544 psi) | -20°C bis +80°C (Standard); -45°C bis +150°C (Optionen) | 2014/68/EU – Druckgeräterichtlinie (PED) | Gewinde- oder Flanschausführungen verfügbar | Viton (FKM) 90 Shore | Druckausgleichsventil (PEV), Farbkennzeichnung, Selektivität, Kappen und Stopfen, Griffoptionen | |||||
TODO 45 | Bis zu 10 bar (580 psi) | Bis zu 15 bar (870 psi) | -20°C bis +80°C | Gewinde- oder Flanschausführungen verfügbar | 2,5" (DN65) | Aluminium, Edelstahl | Viton (FKM), FMVQ | |||||
NGX | Bis zu 40 bar (580 psi) | Bis zu 60 bar (870 psi) | -20°C bis +80°C | 2014/68/EU – Druckgeräterichtlinie (PED) | Gewinde- oder Flanschausführungen verfügbar | 2" (DN50), 3" (DN80), 4" (DN100) | Aluminium, Edelstahl | Viton (FKM), NBR, EPDM, Chemraz, Kalrez und viele weitere | ||||
TODO MATIC | Bis zu 25 bar (363 psi) | Bis zu 37,5 bar (544 psi) | -20°C bis +80°C (Standard); -45°C bis +150°C (Optionen) | 2014/68/EU – Druckgeräterichtlinie (PED) | Gewinde- oder Flanschausführungen verfügbar | 1" (DN25), 2" (DN50), 2,5" (DN65), 3" (DN80), 4" (DN100), 6" (DN150) | Aluminium, Messing, Edelstahl – weitere auf Anfrage | Viton (FKM), NBR, EPDM, Chemraz, Kalrez und viele weitere | Druckausgleichsventil (PEV), Farbkennzeichnung, Selektivität, Kappen und Stopfen, Verriegelungsmechanismus, Magnetschalter, Rotationssperre, Griffoptionen | |||
NGX MARINE | Bis zu 40 bar (580 psi) | Bis zu 60 bar (870 psi) | -20°C bis +80°C | 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150) | BSP (ISO 228), NPT (ANSI B1.20.1), Weitere auf Anfrage | PN10/16, PN25/40 (EN 1092-1), ANSI Klasse 150/300 (ANSI B16.5), Weitere auf Anfrage | Nur Edelstahl | Nitril (NBR oder Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | ||||
PTC | Bis zu 25 bar (363 psi) | -20°C bis +80°C | 2" (DN50), 3" (DN80), 4" (DN100) | Nur Edelstahl | Nitril (NBR oder Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | |||||||
ZAPFPISTOLEN | Bis zu 10 bar (145 psi) | -20°C bis +80°C | 2" Gehäuse | BSP (ISO 228), NPT (ANSI B1.20.1), Weitere | ||||||||
Unsere Drehgelenke haben einen Arbeitstemperaturbereich von -20°C bis +80°C (-4°F bis +176°F). Der Arbeitsdruck hängt vom verwendeten Material ab - Aluminium und Messing haben einen Druck von 10 bar (145 psi), Edelstahl jedoch 25 bar (363 psi).
Bitte beachten Sie, dass die Arbeitsdrücke für geflanschte Produkte entsprechend ihrer individuellen Druckstufe reduziert werden. So werden zum Beispiel PN10/16-Flanschprodukte auf 16 bar in Edelstahl reduziert.
Arbeitstemperaturbereich
-20°C bis +80°C(-4°F bis +176°F)

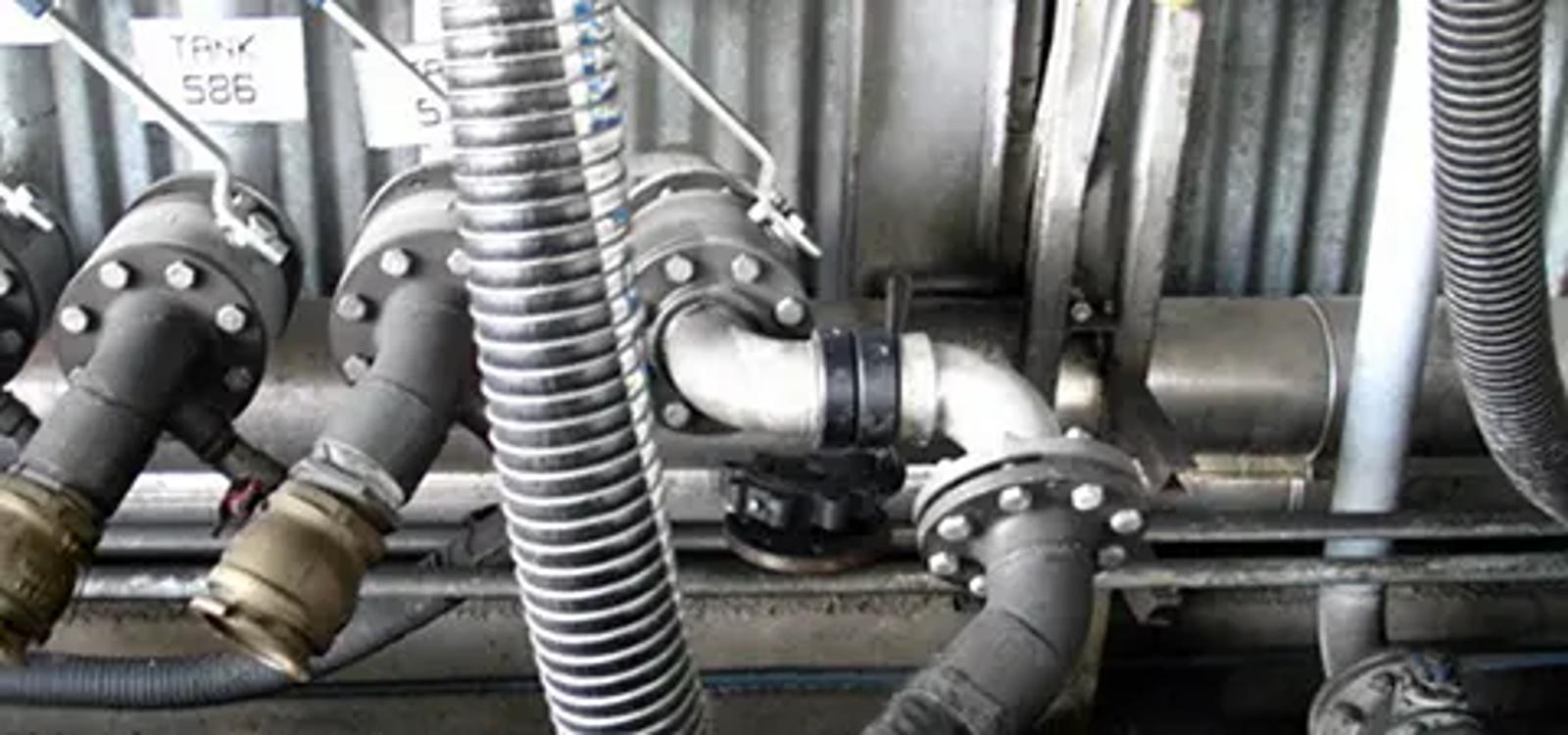

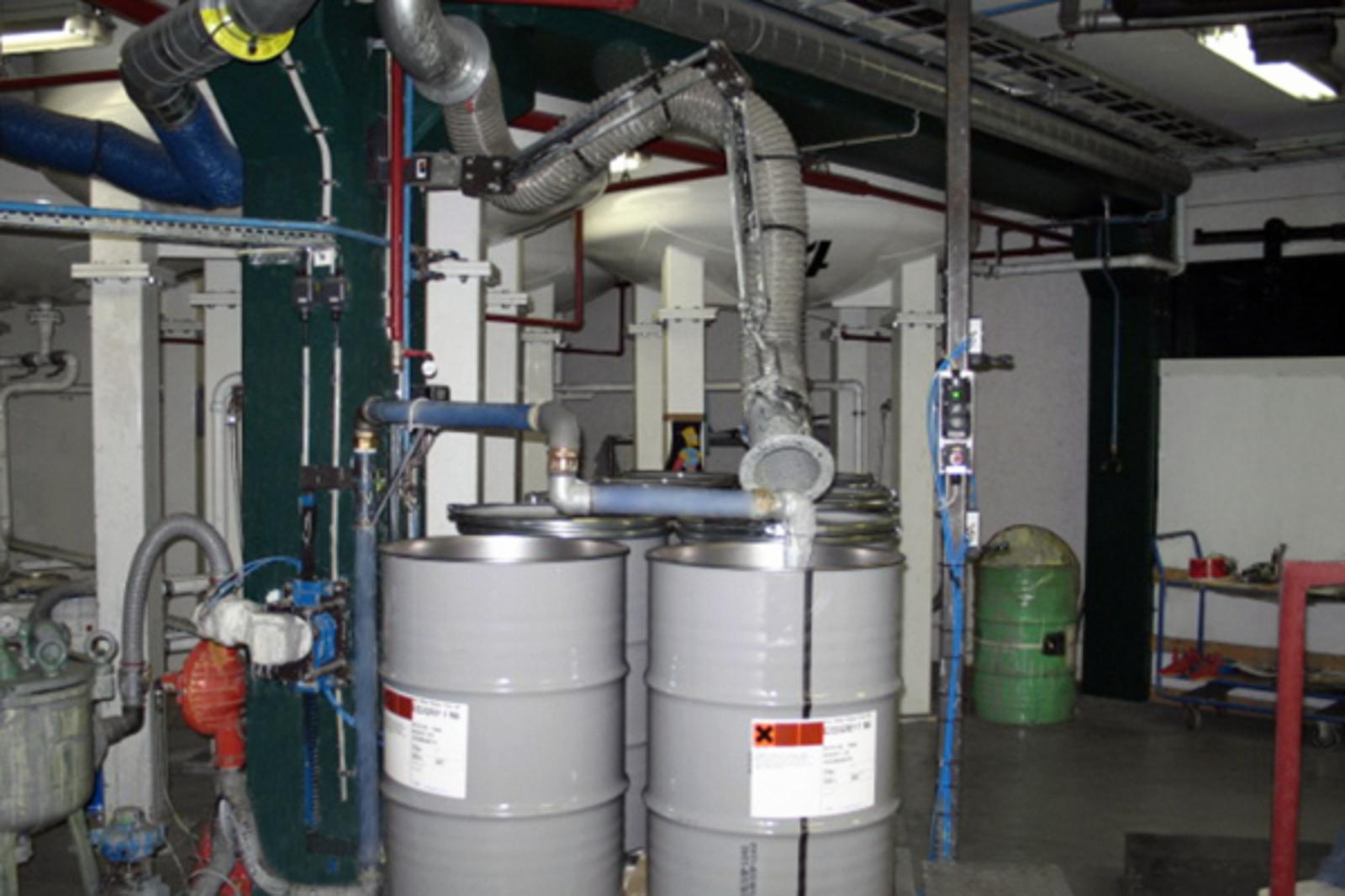

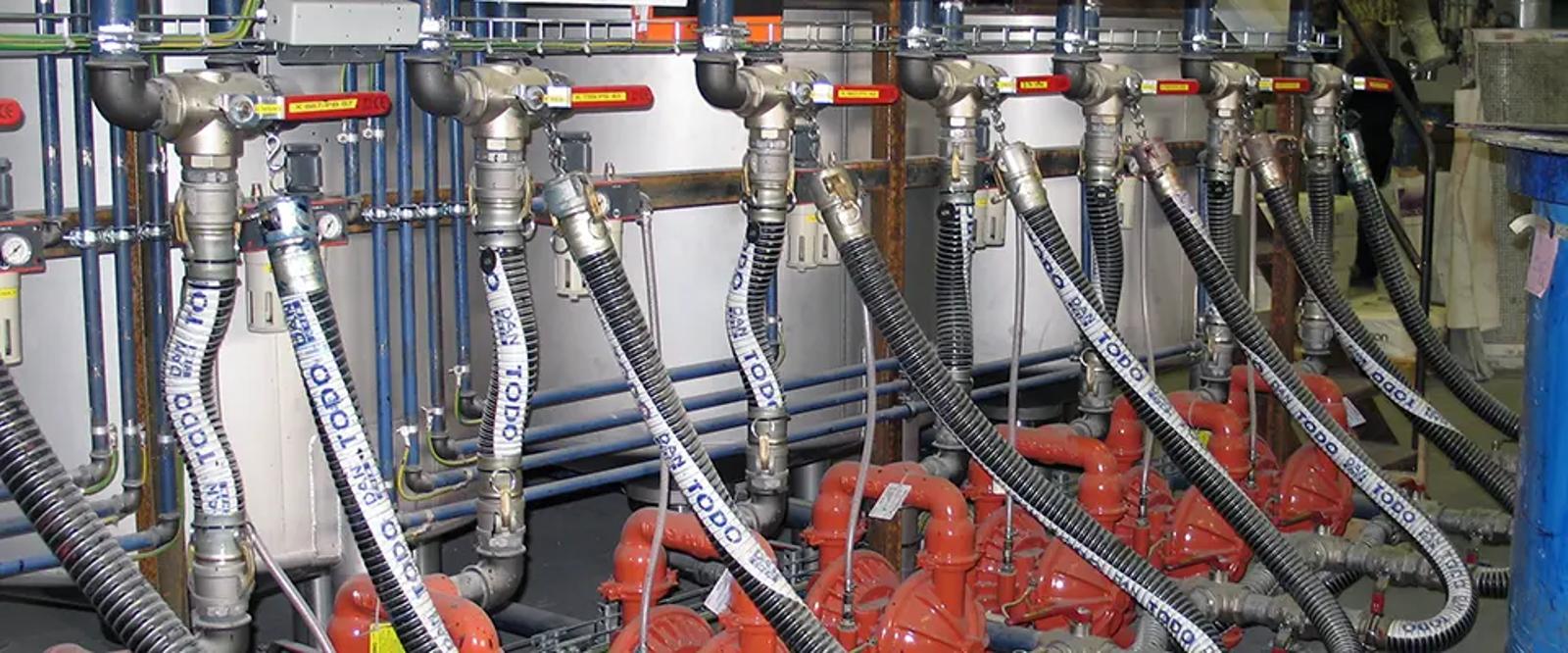

TODO-Drehgelenke werden überall dort eingesetzt, wo beim Transport und der Übergabe von Produkten keine Drehmomentbelastung auftreten darf. Sie sind in einer Vielzahl von Sektoren zu finden, darunter Öl und Gas, Petrochemie und Flüssiggas. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie sich bei einer bestimmten Anwendung unsicher sind.
TODO Dry-Break- und Marine-Abreißkupplungen werden seit Jahrzehnten von den großen Ölkonzernen spezifiziert und sind für ihre Zuverlässigkeit unter harten Bedingungen bekannt.
Unsere Eisenbahnkupplungen sind vom TÜV für den Einsatz in der deutschen Schienenfahrzeugindustrie zertifiziert und die meisten Hersteller und Betreiber betrachten TODO als ihren bevorzugten Lieferanten.
TODO ist anerkannt als führender Anbieter von Gaskupplungen und Zubehör für den Flüssiggas-Sektor (LPG).
Zusammen mit unserer Partnermarke EMCO Wheaton sind TODO-Kupplungen an Verladearmen auf der ganzen Welt zu finden und bieten Lösungen für eine Reihe von unterschiedlichen Anwendungen.
TODO unterstützt die wichtigsten Flughäfen der Welt. Alle Aviation-Kupplungen und -Zubehörteile entsprechen der ISO 45-Norm.
TODO arbeitet mit vielen großen chemischen und petrochemischen Kunden zusammen. Unsere Chemieventile werden für ihre Zuverlässigkeit unter schwierigen Bedingungen geschätzt.
