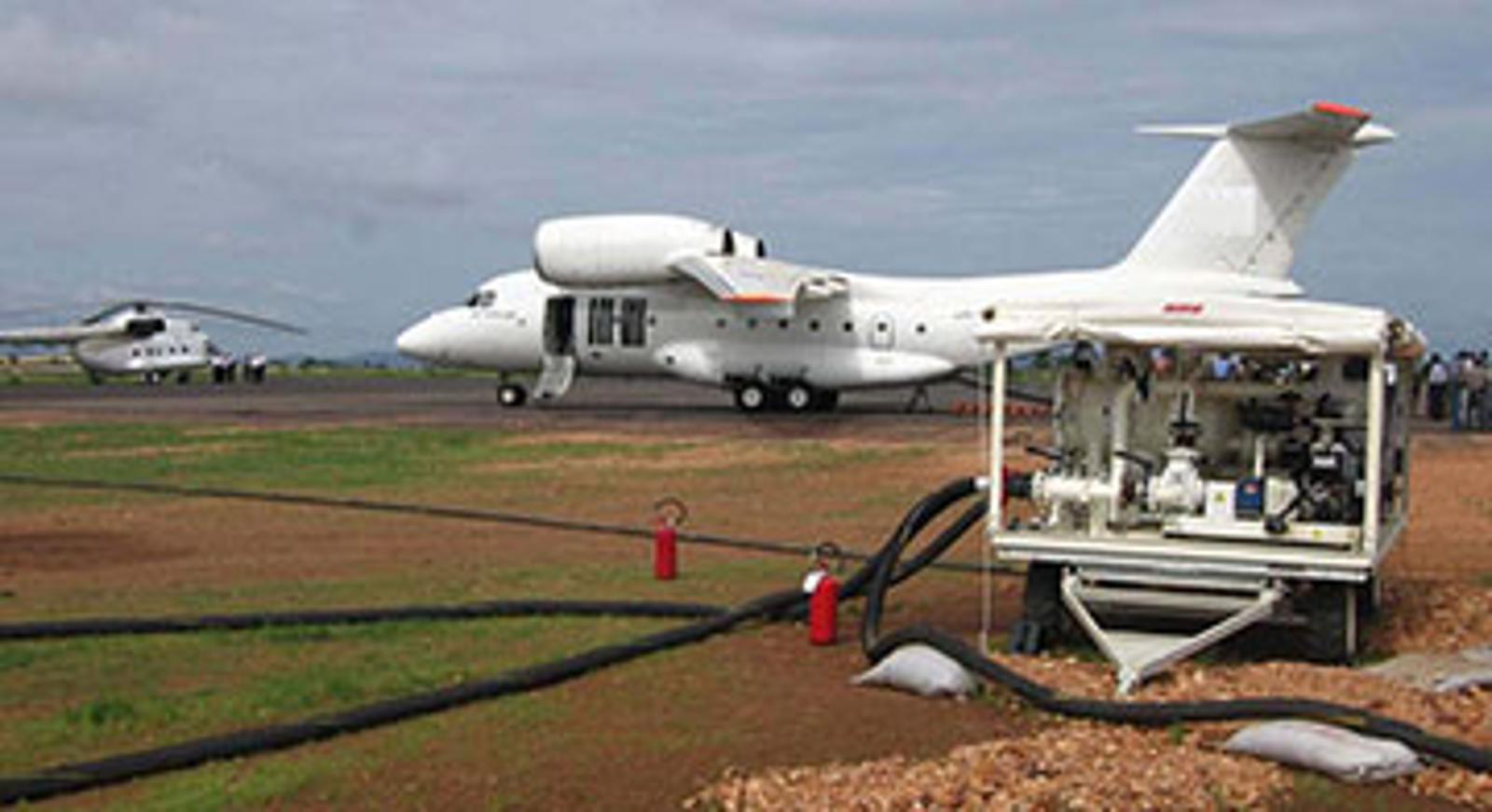

De TODO-45 koppeling is een ISO 45-conforme grond- en slangunit voor het bijtanken van vliegtuigen. Hoewel deze is vervaardigd volgens de standaardafmetingen van de sector, wordt ze niet gebruikt voor ondervleugel-bijtanken. Ze wordt echter vaak ingezet door brandstofleveranciers bij het laden en lossen op distributiecentra of bij het aansluiten op distributievoertuigen op vliegvelden.
De TODO-45 koppeling is een ISO 45-conforme grond- en slangunit voor het bijtanken van vliegtuigen. Hoewel deze is vervaardigd volgens de standaardafmetingen van de sector, wordt ze niet gebruikt voor ondervleugel-bijtanken. Ze wordt echter vaak ingezet door brandstofleveranciers bij het laden en lossen op distributiecentra of bij het aansluiten op distributievoertuigen op vliegvelden.
De TODO-45 biedt echte besparingen en verbeterde veiligheidskenmerken voor organisaties die actief zijn in de luchtvaartsector. De eenvoudige bediening vermindert menselijke fouten en verbetert de doorlooptijd.
Product | Maximale Werkdruk | Product Testdruk | Werktemperatuurbereik | Certificering | Montage | Maten | Draadverbindingen | Flenzen | Materialen | O-ring Kwaliteiten | Opties | Overige |
TODO GAS | 25 bar (363 psi) | 37,5 bar (544 psi) | -20°C tot +80°C (-4°F tot +176°F) standaard | 2014/68/EU - Richtlijn drukapparatuur (PED) | Draad- of flensvarianten beschikbaar |
| Viton (FKM) 90 Shore | Drukvereffeningsventiel (PEV), kleurcodering, selectiviteit, doppen en pluggen, handgreepopties | ||||
TODO 45 | Tot 10 bar (580 psi) | Tot 15 bar (870 psi) | -20°C tot +80°C (-4°F tot +176°F) | Draad- of flensvarianten beschikbaar | 2,5\" (DN65) | Aluminium, Roestvrij staal | Viton (FKM), FMVQ |
| ||||
NGX | Tot 40 bar (580 psi) | Tot 60 bar (870 psi) | -20°C tot +80°C (-4°F tot +176°F) | 2014/68/EU - Richtlijn drukapparatuur (PED) | Draad- of flensvarianten beschikbaar | 2\" (DN50), 3\" (DN80), 4\" (DN100) | Aluminium, Roestvrij staal | Viton (FKM), NBR, EPDM, Chemraz, Kalrez en vele andere | ||||
TODO MATIC | Tot 25 bar (363 psi) | Tot 37,5 bar (544 psi) | -20°C tot +80°C (-4°F tot +176°F) standaard | 2014/68/EU - Richtlijn drukapparatuur (PED) | Draad- of flensvarianten beschikbaar | 1\" (DN25), 2\" (DN50), 2,5\" (DN65), 3\" (DN80), 4\" (DN100), 6\" (DN150) | Aluminium, Messing, Roestvrij staal - andere op aanvraag | Viton (FKM), NBR, EPDM, Chemraz, Kalrez en vele andere | Drukvereffeningsventiel (PEV), kleurcodering, selectiviteit, doppen en pluggen, vergrendelingsmechanisme, magneetschakelaar, rotatieblok, handgreepopties | |||
NGX MARINE | Tot 40 bar (580 psi) | Tot 60 bar (870 psi) | -20°C tot +80°C (-4°F tot +176°F) |
| 2\" (DN50), 3\" (DN80), 4\" (DN100), 6\" (DN150) | Alleen roestvrij staal | Nitril (NBR of Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | Draadverbindingen: BSP (ISO 228), NPT (ANSI B1.20.1), andere op aanvraag | ||||
PTC | Tot 25 bar (363 psi) | -20°C tot +80°C (-4°F tot +176°F) |
| 2\" (DN50), 3\" (DN80), 4\" (DN100) | Alleen roestvrij staal | Nitril (NBR of Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | ||||||
FUEL NOZZLES | Tot 10 bar (145 psi) | -20°C tot +80°C (-4°F tot +176°F) |
| 2\" Behuizing | Aluminium behuizing, messing aansluitingen | Viton (FKM) | Draadverbindingen: BSP (ISO 228), NPT (ANSI B1.20.1), andere op aanvraag | |||||
KOGELKLEPPEN | Tot 10 bar (145 psi) | -20°C tot +80°C (-4°F tot +176°F) |
| 2\" (DN50), 3\" (DN80), 4\" (DN100) | Aluminium | Nitril (NBR of Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | Eenweg- en tweerichtingskleppen met handmatige of pneumatische bediening | |||||
SWIVELS |
|
| -20°C tot +80°C (-4°F tot +176°F) |
| 0,75\" tot 4\" | Aluminium, Messing, Roestvrij staal, andere op aanvraag | Nitril (NBR of Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | Draadverbindingen: BSP (ISO 228), NPT (ANSI B1.20.1), andere op aanvraag | ||||
De TODO-45 heeft een werktemperatuurbereik van -20°C tot +80°C (-4°F tot +176°F) en een werkdruk van 10 bar (145 psi). TODO zet zich in voor het gebruik van de meest geschikte materialen voor toepassingen in de luchtvaartsector. Dit garandeert niet alleen een betrouwbare verbinding, maar elimineert ook het risico op verontreiniging. Het gebruikte aluminium is EN AW 6262 T6, terwijl het roestvrij staal van kwaliteit 316 L is.
De luchtvaart-brandstofkoppeling kan tot 3.000 liter per minuut (790 gallons per minuut) overdragen. Dit ondersteunt snelle overdrachtstijden, terwijl de ingebouwde veiligheidsvoorzieningen ervoor zorgen dat er geen product verloren gaat.
Max. Werkdruk
Tot 10 bar (145 psi)
Testdruk van het product
Tot 15 bar (218 psi)
Werktemperatuurbereik
-20°C tot +80°C (-4°F tot +176°F)
De TODO-45 wordt geprefereerd door veel organisaties in de commerciële luchtvaart, offshore en militaire sectoren. Hoewel dit product niet wordt gebruikt voor ondervleugel-bijtanken, wordt het vaak ingezet voor het hanteren en overdragen van brandstof, zowel in externe distributiecentra als op vliegvelden. Het voldoet aan ISO 45, MS24484, STANAG 3105 en de British Aerospace Specificatie 2C14.
