Las unidades están equipadas de serie con clavijas de 3 mm. Esto suele ofrecer la mejor resistencia a la tensión. Sin embargo, como con cualquier producto TODO, se pueden hacer cambios para garantizar la mejor adaptación a una aplicación prevista. Como muestra la tabla siguiente, el acoplamiento NGX BreakAway puede fabricarse con aluminio o acero inoxidable de alta calidad y equiparse con una selección casi infinita de grados de juntas tóricas.
El acoplamiento NGX Break-Away de TODO está diseñado para eliminar los derrames y los daños al equipo cuando los operadores no se desenganchan después de cargar o descargar. Cuando se someten a fuerzas excesivas, los pasadores de rotura de la NGX se cizallan, haciendo que los pistones salten hacia delante para cerrar cada lado de la conexión. Esto no sólo mantiene la seguridad de los operarios, sino que también minimiza las pérdidas de producto y los costosos tiempos de inactividad.
NGX BreakAway Coupling - How it Works
Para cargar este contenido, apruebe sus preferencias de cookies y permita las cookies necesarias.
Descripción general del acoplamiento NGX BreakAway
Para cargar este contenido, apruebe sus preferencias de cookies y permita las cookies necesarias.
Producto | Presión Máxima de Trabajo | Presión de Prueba | Rango de Temperatura de Trabajo | Certificación | Montaje | Tamaños | Roscas | Bridas | Materiales | Calidades de Juntas Tóricas | Opciones | Otros |
TODO GAS | 25 bar (363 psi) | 37,5 bar (544 psi) | -20°C a +80°C (estándar); -45°C a +150°C (opciones) | 2014/68/EU - Directiva de Equipos a Presión (PED) | Versiones roscadas o con brida disponibles | Viton (FKM) 90 Shore | Válvula de Ecualización de Presión (PEV), codificación por colores, selectividad, tapas y tapones, opciones de manija | |||||
TODO 45 | Hasta 10 bar (580 psi) | Hasta 15 bar (870 psi) | -20°C a +80°C | Versiones roscadas o con brida disponibles | 2,5" (DN65) | Aluminio, Acero inoxidable | Viton (FKM), FMVQ | |||||
NGX | Hasta 40 bar (580 psi) | Hasta 60 bar (870 psi) | -20°C a +80°C | 2014/68/EU - Directiva de Equipos a Presión (PED) | Versiones roscadas o con brida disponibles | 2" (DN50), 3" (DN80), 4" (DN100) | Aluminio, Acero inoxidable | Viton (FKM), NBR, EPDM, Chemraz, Kalrez y muchos más | ||||
TODO MATIC | Hasta 25 bar (363 psi) | Hasta 37,5 bar (544 psi) | -20°C a +80°C (estándar); -45°C a +150°C (opciones) | 2014/68/EU - Directiva de Equipos a Presión (PED) | Versiones roscadas o con brida disponibles | 1" (DN25), 2" (DN50), 2,5" (DN65), 3" (DN80), 4" (DN100), 6" (DN150) | Aluminio, Latón, Acero inoxidable - otros bajo solicitud | Viton (FKM), NBR, EPDM, Chemraz, Kalrez y muchos más | Válvula de Ecualización de Presión (PEV), codificación por colores, selectividad, tapas y tapones, mecanismo de bloqueo, interruptor magnético, bloqueo rotacional, opciones de manija | |||
NGX MARINE | Hasta 40 bar (580 psi) | Hasta 60 bar (870 psi) | -20°C a +80°C | 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150) | BSP (ISO 228), NPT (ANSI B1.20.1), Otros bajo solicitud | PN10/16, PN25/40 (EN 1092-1), ANSI Clase 150/300 (ANSI B16.5), Otros bajo solicitud | Solo acero inoxidable | Nitrilo (NBR o Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | ||||
PTC | Hasta 25 bar (363 psi) | -20°C a +80°C | 2" (DN50), 3" (DN80), 4" (DN100) | Solo acero inoxidable | Nitrilo (NBR o Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | |||||||
BOQUILLAS DE COMBUSTIBLE | Hasta 10 bar (145 psi) | -20°C a +80°C | Cuerpo de 2" | BSP (ISO 228), NPT (ANSI B1.20.1), Otros bajo solicitud | Cuerpo de aluminio, accesorios de latón | Viton (FKM) | TODO Snap, W2" - 7 | |||||
VÁLVULAS DE BOLA | Hasta 10 bar (145 psi) | -20°C a +80°C | 2" (DN50), 3" (DN80), 4" (DN100) | BSP (ISO 228), NPT (ANSI B1.20.1), Otros bajo solicitud | Aluminio | Nitrilo (NBR o Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | Unidireccional y bidireccional con operación manual o neumática | Brida ciega, TW, extremo soldado, sin conexión | ||||
GIROS | -20°C a +80°C | 0,75" a 4" | BSP (ISO 228), NPT (ANSI B1.20.1), Otros bajo solicitud | PN10/16 (ANSI B16.5), Otros bajo solicitud | Aluminio, Latón, Acero inoxidable, Otros bajo solicitud | Nitrilo (NBR o Buna), Viton (FKM), EPDM, Kalrez (FFKM), FMVQ, Chemraz (FFKM) | ||||||
El acoplamiento NGX BreakAway mejora la seguridad y minimiza las pérdidas al manipular productos caros o peligrosos. Tiene un rango de temperatura de trabajo de -20°C a +80°C (-4°F a +176°F). La presión de trabajo varía en función de la elegida.
TODO se compromete a proporcionar productos de la más alta calidad y los materiales de construcción se seleccionan para obtener el mejor rendimiento posible. Las unidades de aluminio utilizan la norma EN AW 6262 T6 y el acero inoxidable se fabrica con el grado 316L.
Diseño Presión de trabajo
Hasta 40 bar (580 psi)
Presión de prueba del producto
Hasta 60 bar (870 psi)
Rango de temperatura de trabajo
-20°C a +80°C (-4°F a +176°F)
El NGX Break-Away está diseñado para instalarse en la misma tubería que una unidad de manguera TODO-MATIC. Es adecuado para las mismas aplicaciones exigentes que se dan tanto en tierra como en el mar. El NGX se utiliza normalmente en la industria química y del gas licuado, pero puede emplearse para mejorar la seguridad en cualquier lugar donde se transporten productos peligrosos o valiosos.
Química
TODO trabaja con muchos de los principales clientes del sector químico y petroquímico. Nuestras válvulas químicas son apreciadas por su fiabilidad en condiciones difíciles.
Aviación
TODO es usado en los principales aeropuertos alrededor del mundo. Todos los acoplamientos y accesorios de Aviación cumplen la norma ISO 45.

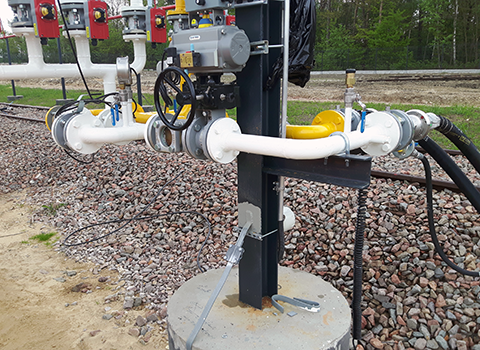

Brazos de carga
Junto con nuestra marca asociada EMCO Wheaton, los acoplamientos TODO se encuentran en los brazos de carga de todo el mundo, ofreciendo soluciones para una serie de aplicaciones diferentes.
GLP
TODO está reconocido como proveedor líder de acoplamientos y accesorios de gas para el sector del gas licuado de petróleo (GLP).
Vagón de ferrocarril
Nuestros acoplamientos ferroviarios están certificados por TÜV para su uso en la industria alemana de vagones de ferrocarril y la mayoría de los fabricantes y operadores consideran a TODO como su proveedor preferido.
Folleto del producto TODO NGX
Experimente la potencia de TODO NGX: ¡consiga su folleto y descubra más!
Información técnica de TODO NGX
Haga clic para descargar: todo lo que necesita para tomar decisiones informadas.
Catálogo genérico de TODO
Explore el catálogo genérico completo de TODO para obtener información sobre los productos y detalles técnicos
Catálogo de servicios de TODO
Descubra cómo podemos ayudar a su negocio: consulte el catálogo de servicios de TODO
Grupo Burgos y Trareysa: mejora de la seguridad
Grupo Burgos y Trareysa revolucionan las operaciones de las terminales diésel con la tecnología de carga inferior E2313 de Emco Wheaton y los acoplamientos de separación TODO. Descubra la historia de éxito de la modernización.
